Trispace NX: CAD Web con AI e Topografia Integrata

Il mondo della progettazione e della topografia richiede strumenti sempre più rapidi, integrati e accessibili. È con questo obiettivo che nasce Trispace NX, il nuovo CAD bidimensionale web della suite GeoStru NX. Pensato specificamente per le esigenze di ingegneri, architetti, agronomi, geometri, topografi e geologi, questo software ridefinisce il concetto di disegno tecnico unendo la potenza di un CAD desktop all’accessibilità del cloud e all’innovazione dell’Intelligenza Artificiale.

Trispace NX: l’esperienza desktop, senza alcuna installazione

A differenza dei software tradizionali, Trispace NX funziona interamente dal browser: non richiede alcuna installazione e non vincola l’utente a licenze legate a una singola macchina.

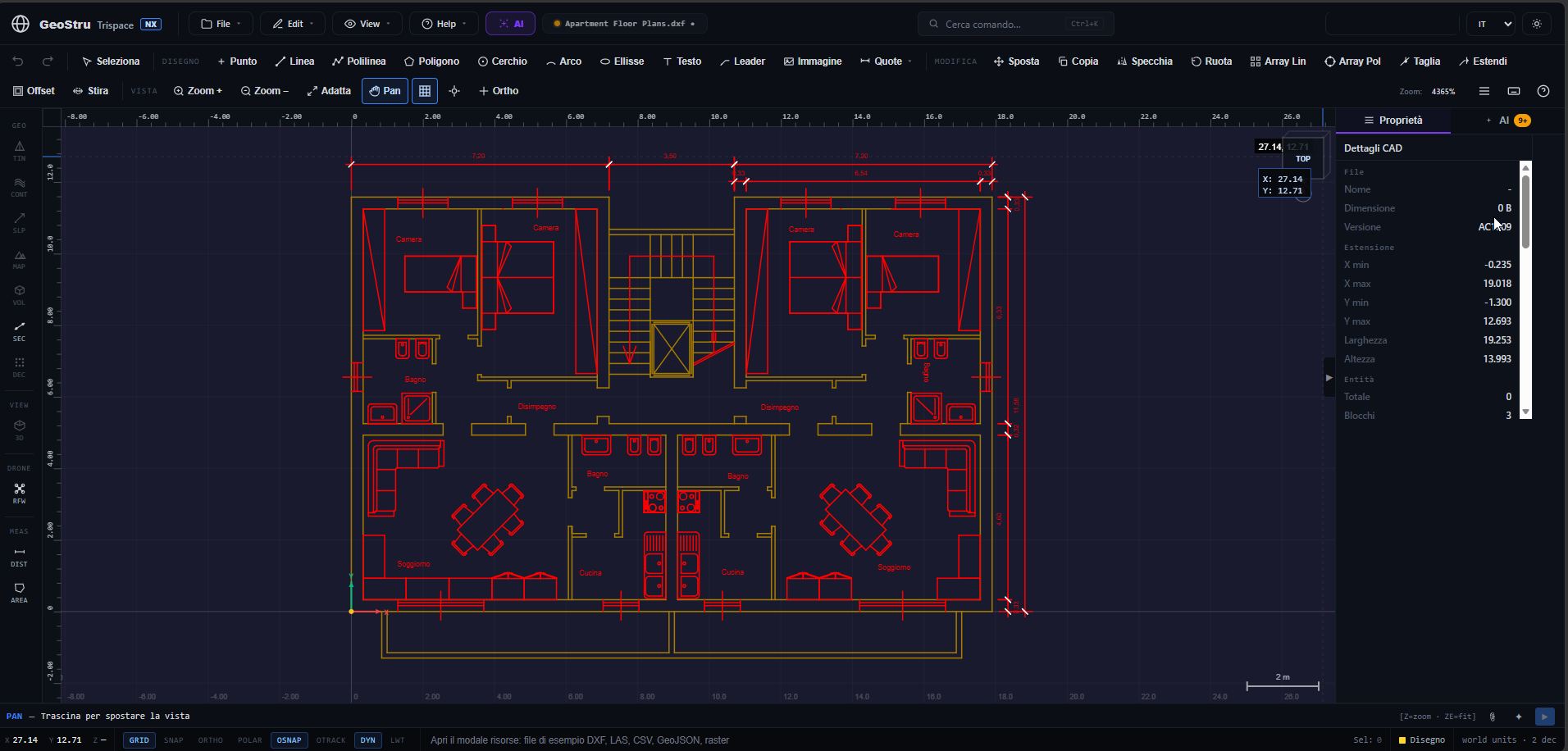

Nonostante la sua natura web, l’applicativo offre la stessa esperienza fluida e completa di un classico CAD desktop. Dispone infatti di tutti gli strumenti fondamentali di disegno (linee, poligoni, archi, testi), di modifica (trim, offset, array lineare e polare) e di un sistema completo per la gestione standard di layer, blocchi e quote. I file possono essere importati ed esportati nei formati standard del settore, ovvero DXF e DWG.

Un punto di forza è l’avanzato snap engine, che include opzioni come end, mid, center, quadrant, perpendicular e intersection, con un pratico marker giallo che conferma il punto di aggancio esatto prima di ogni click.

Elaborazione di nuvole di punti e modelli DTM con Trispace NX

Dove Trispace NX si distacca nettamente dai CAD generici è nella gestione dei dati topografici avanzati. Il software integra un wizard guidato capace di importare nuvole di punti da rilievi effettuati con drone (DJI, Trinity, Phantom, Yellowscan), scanner laser o sistemi Matterport nei formati las, laz e xyz.

L’elaborazione avviene con una velocità sorprendente e interamente lato client: il decoder WASM laz-perf legge e decima fino a 50 milioni di punti, riducendoli a quantità gestibili (es. 15.000 punti) in appena dieci secondi, senza alcun caricamento su server esterni. È inoltre possibile filtrare i dati tramite la classificazione ASPRS, isolando rapidamente il terreno nudo (classe 2) o la vegetazione (classe 5).

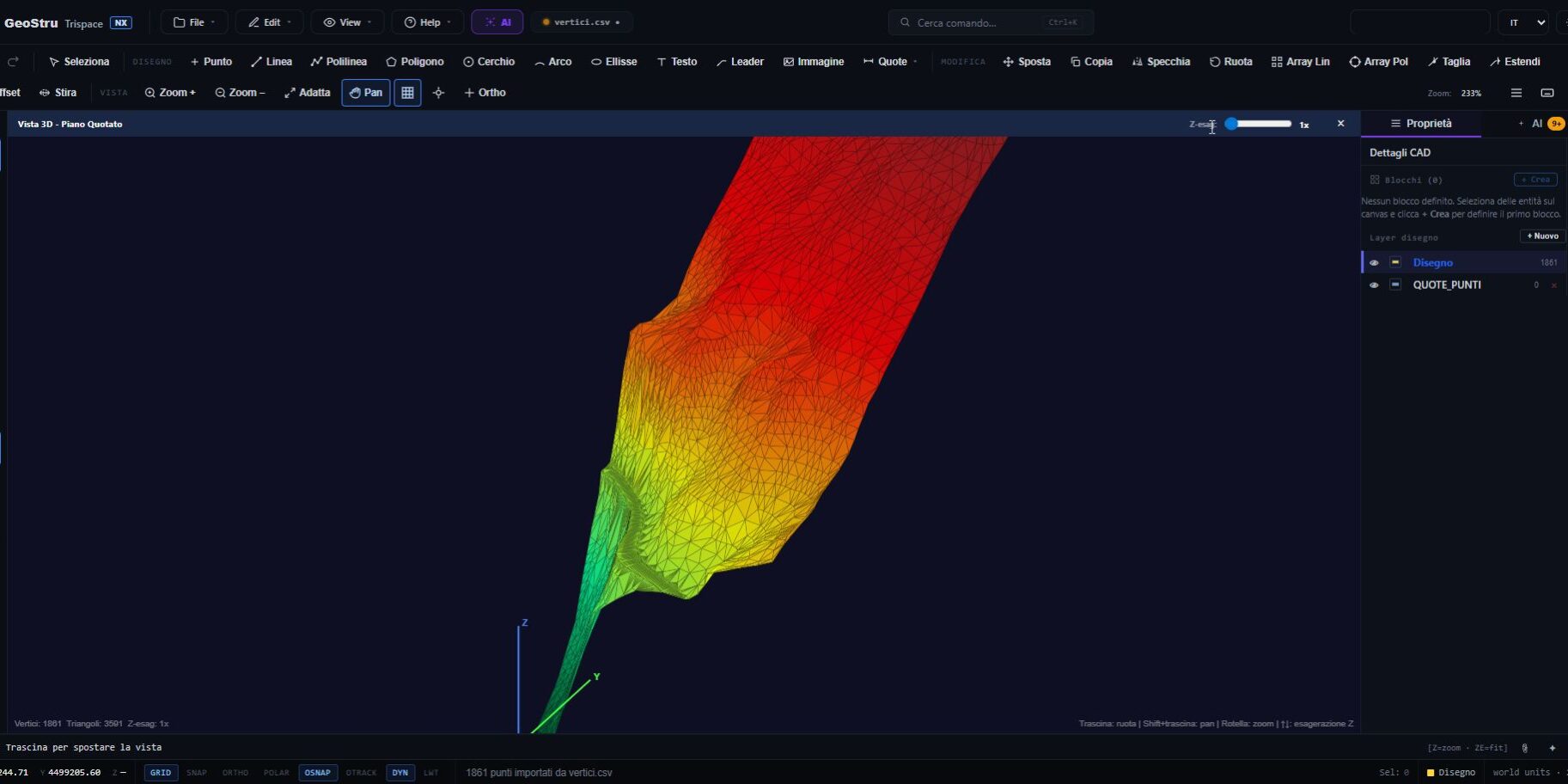

Con un singolo click, l’algoritmo di Trispace NX esegue una triangolazione di Delaunay lato server, trasformando la nuvola in un modello digitale (mesh) ad altissima precisione in pochissimi secondi. Da questa superficie, il tecnico che utilizza il CAD web può estrarre rapidamente informazioni cruciali:

Curve di livello: generate automaticamente (es. passo al 10% del dislivello) o impostate manualmente.
Carta delle pendenze: ogni triangolo viene colorato in base all’angolo (verde sotto i 15 gradi, giallo fino a 30, arancione a 45, rosso oltre), ottenendo una rappresentazione indispensabile per i Piani di Assetto Idrogeologico (PAI).
Sezioni topografiche: tracciando una linea sulla mesh, si ottiene all’istante il profilo quotato del terreno, esportabile in DXF, GeoJSON o come immagine.
Computo volumi: inserendo la quota di un piano di progetto, il sistema esegue l’integrazione sui triangoli per calcolare i volumi di sterro (in rosso) e riporto (in blu), ideali per i computi metrici dei movimenti terra.

Calibrazione mappe e allineamento

Lavorare con ortofoto, mappe IGM o screenshot georeferenziati è una prassi quotidiana. Trispace NX permette di trascinare queste immagini raster sul canvas e, tramite un wizard di calibrazione, ancorarle a coordinate metriche reali fornendo solo due punti di latitudine e longitudine noti. Da quel momento, ogni click interroga un DEM (Digital Elevation Model) globale, restituendo coordinate esatte (X-Y world, Est-Nord metriche) e la quota altimetrica del punto.

Inoltre, Trispace NX offre una soluzione elegante a un problema frequente: la sovrapposizione tra nuvole di punti in coordinate locali e ortofoto georeferenziate. Con lo strumento Helmert integrato in questo CAD bidimensionale, è sufficiente selezionare da due a tre coppie di punti omologhi (es. lo spigolo di un edificio visibile su entrambi i rilievi); l’algoritmo, utilizzando il metodo dei minimi quadrati, calcola in un solo colpo scala, rotazione e traslazione, agganciando con estrema precisione il rilievo 3D alle coordinate reali.

L’Intelligenza artificiale di Trispace NX al servizio del tecnico

Trispace NX non si limita a essere un ottimo CAD: fa un salto nel futuro grazie all’integrazione di un’Intelligenza Artificiale pensata per compiti specifici.

Il modulo Vision di questo innovativo CAD web è in grado di analizzare la fotografia di uno schizzo a mano libera (es. la planimetria di un fabbricato presa in cantiere) e di trasformarla in CAD reale in appena dieci secondi. Riconosce muri, porte e quote, restituendo sul disegno delle polilinee scalate metricamente su un layer dedicato.

In aggiunta, il sistema supporta l’interazione tramite comandi in linguaggio naturale. Invece di memorizzare complesse macro, basta scrivere azioni come “triangola”, “decima diecimila punti” o chiedere a parole l’estrazione di una sezione; il backend con tool-calling interpreterà la richiesta e andrà a modificare direttamente il database del progetto senza passaggi intermedi.

Integrazione perfetta nell’ecosistema GeoStru

Trispace NX si propone come il front-end ideale per tutto l’ecosistema GeoStru. La mesh triangolata, ad esempio, può essere colorata per materiali geomeccanici (granito, calcare, ecc.) ed esportata in file CSV per alimentare software specialistici come GEOROCK 3D per l’analisi della caduta massi.

L’intero lavoro svolto – che comprende layer, blocchi, mesh, raster calibrati e sezioni – viene costantemente salvato in background nel browser (grazie al localStorage) e racchiuso in un unico file di progetto con estensione .cadproj Questo semplifica drasticamente lo scambio di informazioni con i colleghi, eliminando la necessità di esportare manualmente file diversi per ogni singolo elaborato.

Per testare le potenzialità di questo rivoluzionario strumento e ottimizzare fin da subito il workflow di progettazione tecnica e topografica, Trispace NX è già disponibile all’indirizzo www.geostru.ai.

Caduta massi 3D – GEOROCK 3D

Caduta massi 3D – GeoRock 3D consente di effettuare l’analisi spaziale della caduta massi e di progettare, ottimizzandole, le opere di protezione. E’ dotato di un sofisticato algoritmo per l’analisi spaziale. La modellazione del versante avviene tramite un piano quotato che potrà essere importato da diversi formati o software esterni. Il versante viene discretizzato in zone omogenee aventi le stesse caratteristiche meccaniche definite tramite i coefficienti di restituzione normale e tangenziale.

Maggiori informazioni…

Manuale in linea

🎥 Guarda il software in azione! Per approfondire le funzionalità, ti invitiamo a guardare il video dimostrativo sul canale YouTube ufficiale

Rivoluziona il tuo modo di lavorare e risparmia ore preziose, puoi provare Trispace NX accedendo da browser su www.geostru.ai.

Potrebbe interessarti

Integrare il BIM nella Geotecnica e nella Geologia

Integrare il BIM nella Geotecnica e nella Geologia. Come definito dal NIBS (National Institute of Building Sciences), il Building Information Modeling è “una rappresentazione digitale delle caratteristiche fisiche e funzionali di una struttura, una risorsa di conoscenza condivisa di informazioni che costituisce una base affidabile per qualsiasi decisione lungo il suo ciclo di vita, dalla…

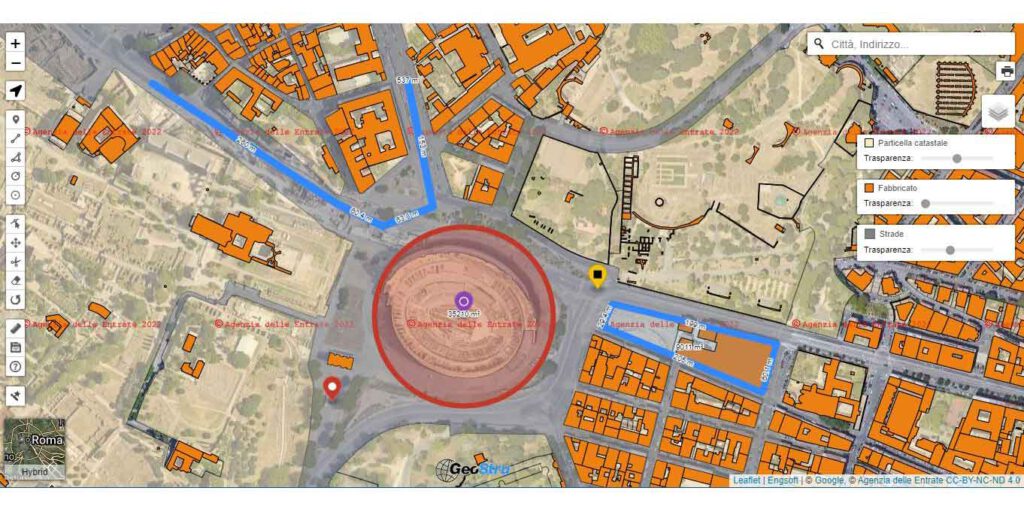

GeoCatasto: consultare le mappe catastali con la nuova applicazione GeoStru

La diffusione di software Desktop GIS permette il loro utilizzo a chi ha le opportune conoscenze, ma necessitano di un’installazione sul pc. GeoStru, mette a disposizione un servizio WebGIS che permette di effettuare misurazioni e rilievi sui layer forniti dell’Agenzia delle Entrate, senza installazione, e raggiungibile ovunque ti trovi: GeoCatasto. Vediamo quali sono le sue…

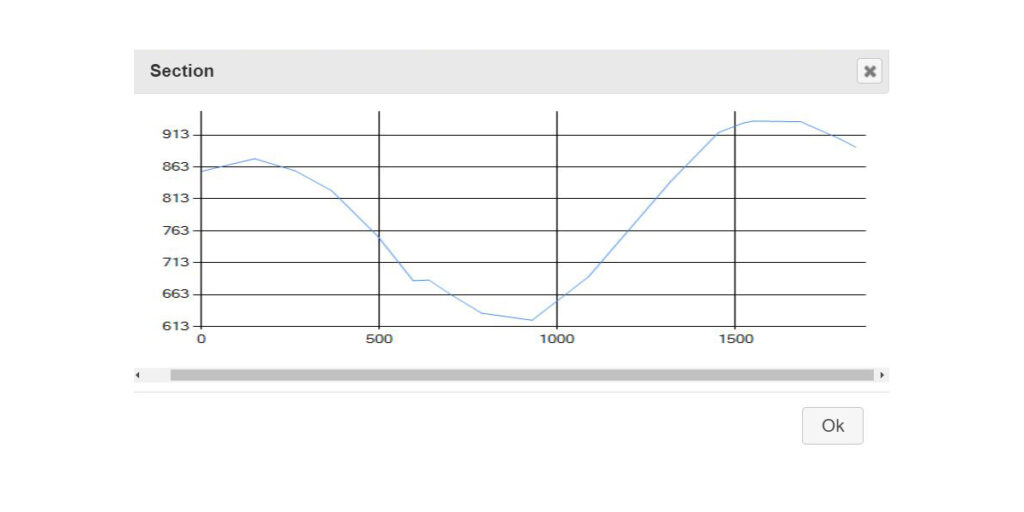

Creare un profilo altimetrico utilizzando GeoStru Maps
