Trispace NX Web CAD: AI și topografie integrată

Lumea proiectării și a topografiei necesită instrumente din ce în ce mai rapide, integrate și accesibile. Cu acest obiectiv a luat naștere Trispace NX Web CAD, noua soluție a suitei GeoStru NX. Conceput special pentru nevoile inginerilor, arhitecților, agronomilor, topografilor și geologilor, acest software redefinește conceptul de desen tehnic, combinând puterea unui CAD desktop cu accesibilitatea cloud-ului și inovația Inteligenței Artificiale

Trispace NX Web CAD: Experiența Desktop, Fără Nicio Instalare

Spre deosebire de software-urile tradiționale, software-ul funcționează integral din browser: nu necesită instalare și nu leagă utilizatorul de licențe hardware specifice.

În ciuda naturii sale web, aplicația oferă aceeași experiență fluidă și completă a unui CAD desktop clasic. Dispune de toate instrumentele fundamentale de desen (linii, poligoane, arce, texte), de modificare (trim, offset, matrice liniară și polară) și un sistem complet pentru gestionarea standard a layerelor, blocurilor și cotelor. Fișierele pot fi importate și exportate în formatele standard din industrie, adică DXF și DWG.

Un punct forte este motorul avansat de snap (snap engine), care include opțiuni precum end, mid, center, quadrant, perpendicular și intersection, cu un marker galben practic care confirmă punctul exact de prindere înainte de fiecare clic.

Procesarea Norilor de Puncte și a Modelelor DTM cu Trispace NX Web CAD

Acolo unde acest software iese clar în evidență față de CAD-urile generice este în gestionarea datelor topografice avansate. Interfața integrează un asistent (wizard) capabil să importe nori de puncte din măsurători efectuate cu drone (DJI, Trinity, Phantom, Yellowscan), scanere laser sau sisteme Matterport în formatele las, laz și xyz.

Procesarea are loc cu o viteză surprinzătoare și integral pe partea de client (client-side): decodorul WASM laz-perf citește și decimează până la 50 de milioane de puncte, reducându-le la cantități gestionabile (ex. 15.000 de puncte) în doar zece secunde, fără nicio încărcare pe servere externe. De asemenea, este posibilă filtrarea datelor folosind clasificarea ASPRS, izolând rapid terenul curat (clasa 2) sau vegetația înaltă (clasa 5).

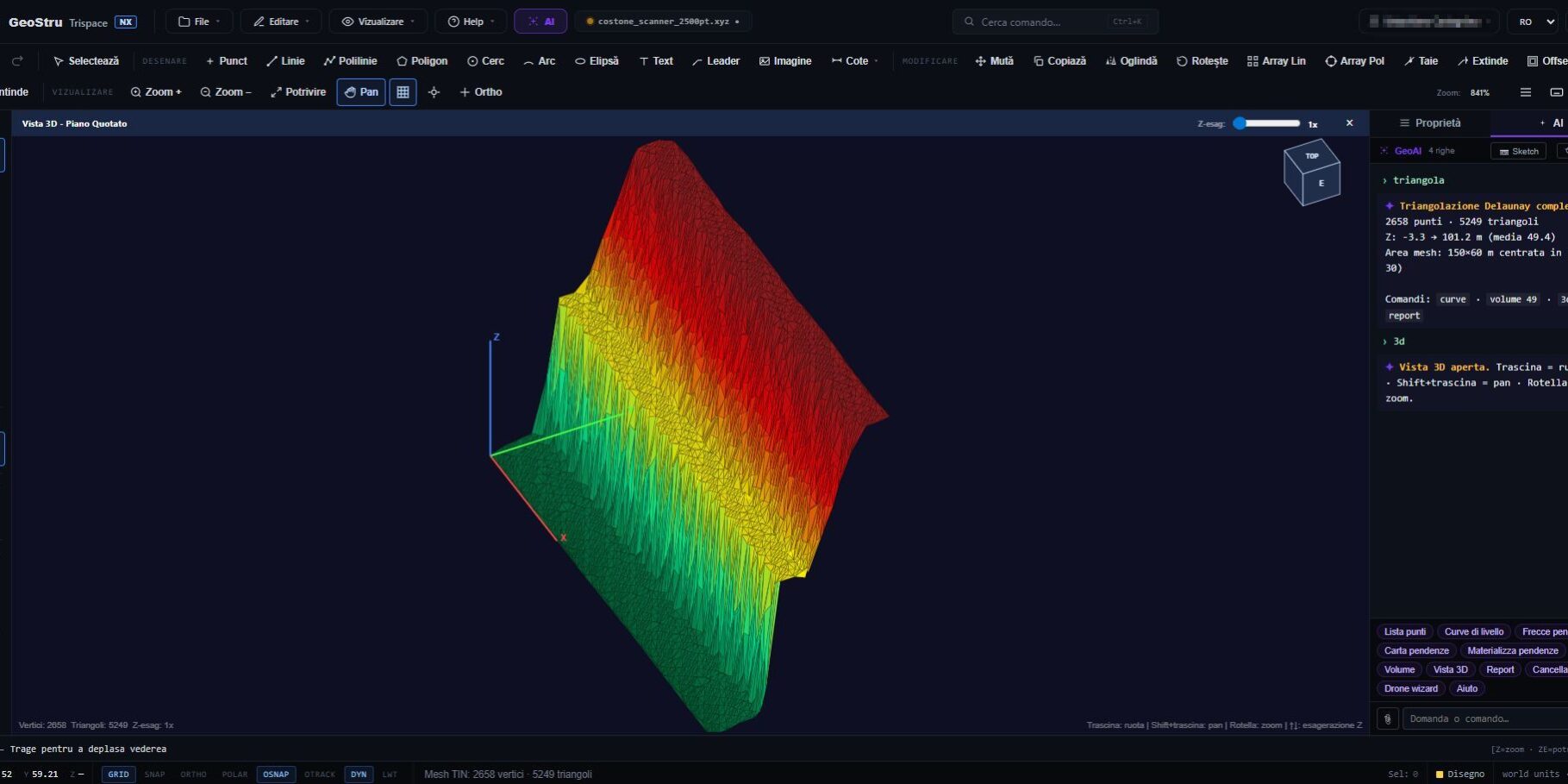

Printr-un singur clic, algoritmul Trispace NX Web CAD execută o triangulație Delaunay pe partea de server, transformând norul de puncte într-un model digital (mesh) de ultra-înaltă precizie în doar câteva secunde. Din această suprafață, specialistul care utilizează platforma poate extrage rapid informații cruciale:

Curbe de nivel: Generate automat (ex. pas la 10% din diferența de nivel) sau setate manual.
Harta pantelor: Fiecare triunghi este colorat în funcție de unghiul său (verde sub 15 grade, galben până la 30, portocaliu la 45, roșu peste), oferind o reprezentare esențială pentru planurile și studiile de evaluare a riscului hidrogeologic.
Secțiuni topografice: Prin trasarea unei linii pe mesh, se obține instantaneu profilul cotat al terenului, exportabil în DXF, GeoJSON sau ca imagine.
Calculul volumelor: Prin introducerea cotei unui plan de proiect, sistemul integrează triunghi cu triunghi pentru a calcula volumele de săpătură (colorate în roșu) și umplutură (în albastru), ideale pentru măsurătorile de terasamente (mișcări de pământ).

Calibrarea Hărților și Aliniamentul Helmert în CAD-ul Web

Lucrul cu ortofotoplanuri, hărți oficiale scanate sau capturi de ecran georeferențiate este o practică zilnică pentru specialiști. Aplicația permite tragerea (drag & drop) acestor imagini raster pe spațiul de lucru și, printr-un asistent de calibrare, ancorarea lor la coordonate metrice reale introducând doar două puncte cunoscute de latitudine și longitudine. Din acel moment, fiecare clic interoghează un model global DEM (Digital Elevation Model), returnând coordonate exacte (X-Y world, Est-Nord metrice) și cota altimetrică a punctului.

Mai mult, Trispace NX Web CAD oferă o soluție elegantă la o problemă frecventă: suprapunerea norilor de puncte în coordonate locale și a ortofotoplanurilor georeferențiate. Prin recunoașterea punctelor corespondente, algoritmul calculează scara, rotația și translația dintr-o singură mișcare. Folosind instrumentul Helmert, este suficient să selectați două până la trei perechi de puncte omoloage (ex. colțul unei clădiri vizibil pe ambele măsurători); sistemul, folosind metoda celor mai mici pătrate, ancorează măsurătoarea 3D la coordonate reale cu o precizie extremă.

Inteligența Artificială a Trispace NX Web CAD în Slujba Specialistului

Aplicația nu se limitează la a fi un CAD excelent: face un salt în viitor prin integrarea unei Inteligențe Artificiale concepute pentru sarcini specifice.

Modulul Vision integrat în Trispace NX Web CAD poate analiza o fotografie a unei schițe făcute de mână (ex. planul unei clădiri desenat rapid pe șantier) și o transformă într-un desen CAD real în doar zece secunde. Recunoaște pereți, uși și dimensiuni, generând un layer dedicat cu polilinii la scară metrică și cote pe laturi.

Integrarea în Ecosistemul GeoStru

Soluția reprezintă interfața CAD (front-end) ideală pentru întregul ecosistem GeoStru. Mesh-ul triangulat, de exemplu, odată colorat pentru materiale geomecanice (granit, calcar, șist etc.), se exportă în fișiere CSV gata de a fi încărcate în software-uri specializate precum GEOROCK 3D pentru analiza căderilor de pietre.

Tot lucrul realizat – care include entități CAD, layere, blocuri, mesh-uri, rastere georeferențiate și secțiuni – este salvat constant în fundal în browser (datorită funcției localStorage) și inclus într-un singur fișier de proiect cu extensia .cadproj. Acest lucru simplifică drastic schimbul de informații cu colegii, eliminând necesitatea de a exporta manual fișiere diferite între diverse programe.

Pentru a testa potențialul acestui instrument revoluționar și a-ți optimiza imediat fluxul de lucru în proiectarea tehnică și topografică, software-ul este deja disponibil pe geostru.ai.
