Atunci când se efectuează analiza de stabilitate a unui versant cu ajutorul software-ului bine cunoscut Geostru Stabilitatea taluzurilor – Slope, utilizatorul are opțiunea de a plasa o lucrare de intervenție la alegerea sa între: Ziduri, Piloți, Tiranți și Pământ armat. Selectându-l pe cel din urmă se va deschide modulul Pământ armat- MRE. Vorbim de un modul, da, dar putem numi cu siguranță MRE un software separat, și voi explica de ce mai jos.
MRE este un software gratuit în cadrul Slope
Mulți utilizatori nu cunosc acest lucru, sau cei care intenționează să achiziționeze Slope nu știu că, spre deosebire de alte softuri, acesta include software-ul complet gratuit MRE de proiectare și verificare a structurilor din pământ armat. Acesta din urmă, după cum vom vedea, permite proiectarea și verificarea pământurilor armate și consolidate, care, la rândul lor, pot fi utilizate ca lucrări de intervenție în analiza de stabilitate a versantului studiat.
În Slope, în meniul ” Teste – Încărcări – Lucrări de intervenție”, faceți un click pe „Lucrări de intervenție”, fereastra laterală cu același nume din dreapta va fi activată, iar de acolo, făcând click pe textul ” Pământ armat”, va porni MRE.
Același rezultat se obține apăsând CTRL+E în Slope.
Stabilitatea taluzurilor – Slope efecutează analiza de stabilitate în soluri afânate sau stâncoase cu metodele tradiționale ale geotehnicii (Echilibrul Limita) și metoda Elementelor Finite, cu ajutorul căreia se poate calcula deplasarea taluzului și examina ruptura progresivă.
Slope efectuează analize statice, cât și dinamice.
Definirea datelor seismice, a geometriei, a pânzei freatice, a sarcinilor și a solului
Odată ce MRE este pornit, modelarea pământului armat sau consolidat consideră cele mai mici detalii, fără a omite nimic.
Din DATE GENERALE se pot seta parametrii seismici și tipul de calcul: alegând „Verificare” se pot introduce lungimile de armare dorite. Prin alegerea Eurocod, combinațiile de calcul sunt deja definite în faza de calcul.
La rubrica GEOMETRIE este posibilă atribuirea geometriei LUCRĂRII („pământ armat”), care poate fi generată automat prin introducerea unor valori bazate pe înălțimea, lățimea și înclinarea fețelor din amonte și din aval (geometrie paralelipipedică) sau prin introducerea coordonatelor în grilă, dacă doriți să aveți o formă personalizată (de exemplu, cu berme). Rețineți că trebuie creat un „bloc” definit în geometrie și nu doar în profilul topografic: prin urmare, pe lângă profil, trebuie introdusă și linia care definește fața din amonte a structur
SARCINILE sunt concepute ca sarcini distribuite care se aplică sub formă de benzi de sarcină pe terasament.
În CARACTERISTICI GEOTEHNICE trebuie introduși parametrii geotehnici: cei ai TERASAMENTULUI (solul dintre armături), cei ai solului excavat in situ și împins pe blocul armat și, în sfârșit, cei ai fundației.
Armăturile
Un aspect fundamental în MRE sunt armăturile. Acesta dispune deja de o bază de date de armături cu toate caracteristicile, dar utilizatorul poate șterge, modifica sau adăuga armătura care îl interesează. Odată ce a fost definită o nouă armătură, aceasta va fi disponibilă din meniul derulant la definirea poziției.
Mai exact:
- La POZIȚIE ARMĂTURI, se stabilește distribuția pe înălțimi a armăturilor, precum și tipul de armătură care urmează să fie utilizat. Există o comandă de aranjare automată care ajută la distribuirea uniformă a acestora prin introducerea: înălțimii inițiale, înălțimii finale, distanței etc. În acest caz, nu trebuie să atribuiți coordonatele punctelor de inserție a armăturilor, ci programul le calculează.
- În ARHIVA ARMĂTURI există deja armături predefinite, dar este posibilă inserarea altora: tipurile sunt găsite în fereastra POZIȚIE ARMĂTURĂ, astfel încât utilizatorul să poată atribui clase de rezistență diferite pentru niveluri diferite.
Cu cea mai recentă actualizare a Slope, în MRE este posibil să se definească lucrări de inginerie naturală, cum ar fi piloții dubli din lemn Este necesar să se definească în arhiva tipului de armătură tipul „Bară”, materialul lemnului și să se atribuie proprietățile materialului.
Mai multe informații le găsiți aici.
Calcule și verificări în MRE
Fereastra de analiză afișează combinațiile de sarcină care urmează să fie examinate. Prin selectarea combinațiilor de sarcină și apăsarea butonului din dreapta al mouse-ului, lista de combinații poate fi adăugată, ștearsă sau regenerată. Pentru fiecare combinație, este posibil să se aleagă coeficientul de siguranță pentru acțiuni, coeficientul de siguranță pentru parametrii geotehnici ai solului și coeficientul de siguranță pentru rezistențele.

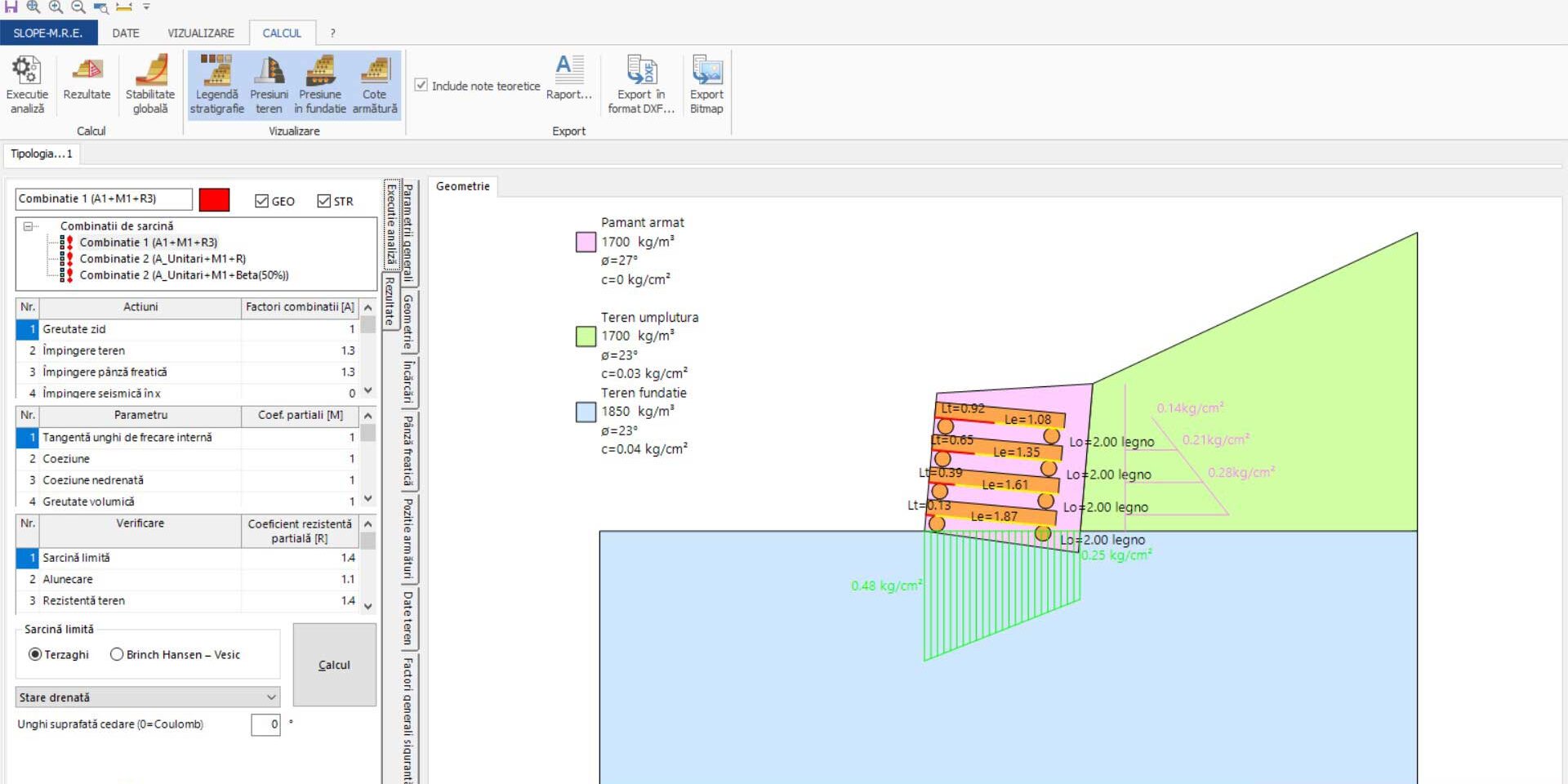

Utilizând comanda „Calcul”, toate combinațiile create vor fi analizate și, pentru fiecare dintre ele, lungimile armăturilor din interiorul penei de rupere „LR” și lungimile efective „LE” vor fi afișate pe ecran.
Rapoarte și rezultate
În MRE, rezultatele sunt organizate în tabele.
Primul tabel prezintă, pentru fiecare armătură individuală, rezultatele analizei organizate după cum urmează:
- Lungimile feței, lungimile de îndoire, lungimile penei interioare, lungimile efective și totale ale armăturilor individuale;
- Factorul de siguranță la tracțiune;
- Tensiunea în armătură;
- Factorul de siguranță la rupere;
- Împingerea pe armătură;
- Rezistența la tracține;
- Rezistența finală a materialului.
- Sunt afișați coeficienții de siguranță globali la fluaj, răsturnare și sarcină limită a solului armat.
Rezultatele verificărilor globale sunt rezumate pe ecran prin valorile coeficienților de siguranță globală la fluaj, răsturnare și sarcină limită.
La calculare, software-ul generează următoarele grafice:
- Împingerea pe armătură;
- Factor de siguranță la armare;
- Factorul de siguranță la rupere;
- Rezistența la tracțiune;
- Rezistența finală a materialului.
Comanda „Export în Word” din „Raport” permite generarea unui raport de calcul detaliat, în care rezultatele analizei sunt prezentate sub formă de tabel, în plus față de notele teoretice
Pământ armat – MRE
Software de dimensionare și verificare pământ armat cu elemente metalice sau geomembrana, geogrile, gabioane, de asemenea, în blocuri, Piloți de lemn în condiții statice sau seismice.
Programul permite, într-un mod foarte facil, realizarea unui input printr-o serie de instrumente dedicate, precum generarea automata a poziție ranforsărilor, a profilului de pământ armat, cu opțiunea de a alege un profil cu inclinație constanta sau în trepte.
În software-ul Slope Stability – Slope, lucrările de inginerie naturală au fost implementate în MRE: piloți cu două rânduri.
