El sector de la geología y la ingeniería geotécnica está atravesando una rápida transformación digital. Hoy, para optimizar el tiempo y la precisión en obra, presentamos GMS NX, la next generation del levantamiento geomecánico de GeoStru.
Este instrumento reimagina por completo el flujo de trabajo del profesional: su levantamiento geomecánico pasa de la medición con la brújula en la pared rocosa directamente a la redacción del informe de estabilidad. Todo ocurre dentro de una única aplicación web, sin instalaciones y sin llaves de hardware.
Levantamiento Geomecánico en campo: la revolución de la app Compass NX
Olvida las costosas brújulas tradicionales para tus estudios de campo. En el levantamiento geomecánico moderno, tu smartphone se transforma en un instrumento de altísima precisión gracias a la aplicación gratuita Compass NX. Esta aplicación web sustituye a una brújula Brunton de cuatrocientos euros, se instala directamente desde el navegador y funciona perfectamente incluso sin conexión (offline).
Durante la ejecución del levantamiento geomecánico en obra, Compass NX te permite:
- Medir la dirección de buzamiento y el buzamiento de cada junta utilizando los sensores del teléfono.
- Registrar las coordenadas GPS exactas.
- Asociar instantáneamente fotos y una nota de voz a cada discontinuidad específica.
El verdadero salto de calidad para quien realiza un levantamiento geomecánico ocurre en la transferencia de datos al PC: ingresa en el software de escritorio un código de seis dígitos generado por la brújula y las juntas volarán del teléfono al proyecto. Sin cables, sin Wi-Fi: la transferencia es segura e inmediata.
El impacto de la Inteligencia Artificial y los Drones en el Levantamiento Geomecánico
La innovación técnica va aún más allá, introduciendo dos funciones que redibujan los límites operativos del levantamiento geomecánico:

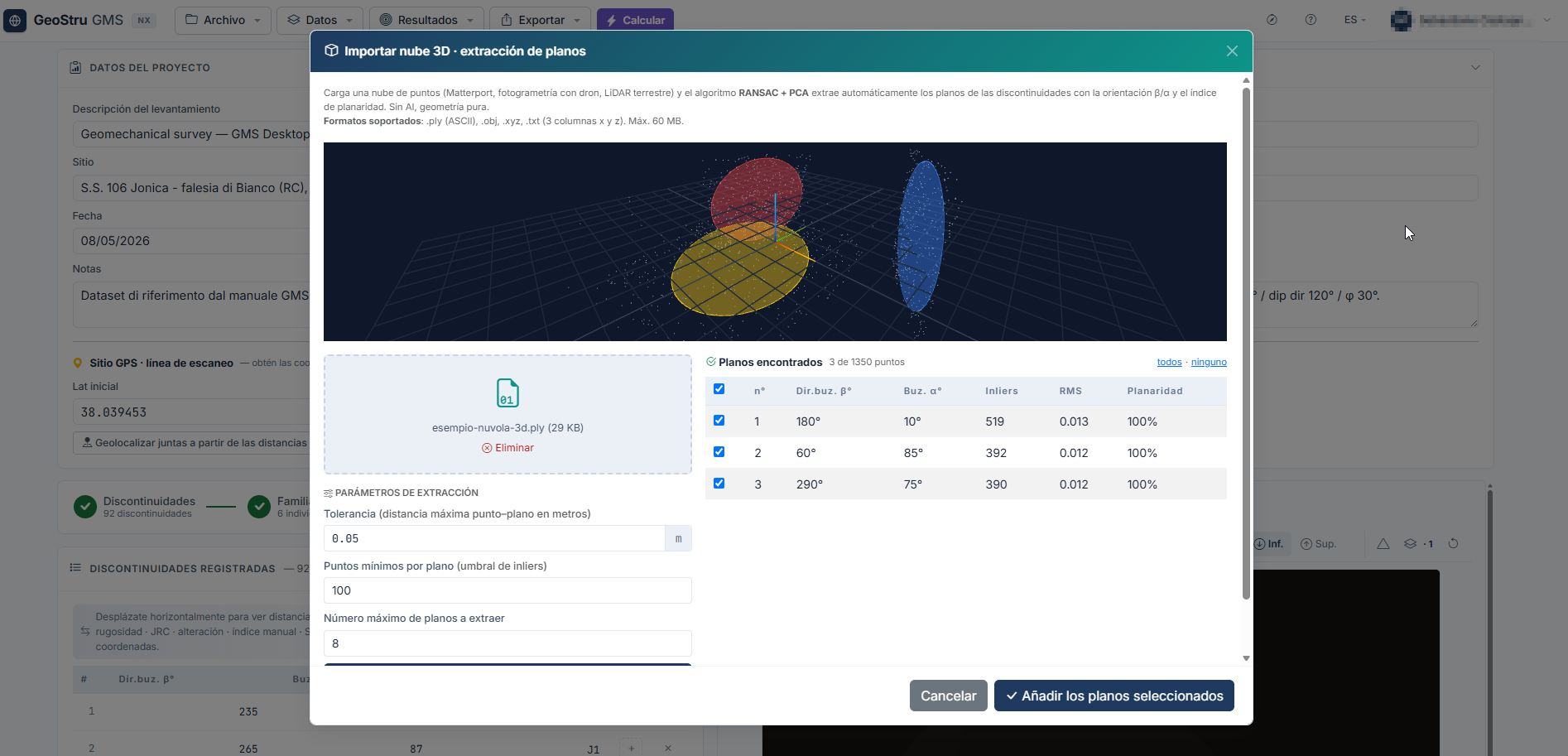

- Integración de Nubes de Puntos 3D: GMS NX soporta la importación de nubes tridimensionales derivadas de drones fotogramétricos o escáneres LiDAR. El sistema acepta los formatos PLY y XYZ, gestionando de forma fluida conjuntos de datos con miles de puntos. Gracias al visor 3D, el profesional recibe ayuda para reconocer los planos de discontinuidad del levantamiento geomecánico: bastará un clic para extraer automáticamente su orientación.
- Inteligencia Artificial para la extracción de datos: ¡Una función única en este sector! Simplemente pega el texto sin formato de tus notas y la inteligencia artificial extraerá las orientaciones, proyectándolas en tiempo real en el estereograma de tu levantamiento geomecánico.
Estereograma Interactivo para el Levantamiento Geomecánico y Análisis Cinemático

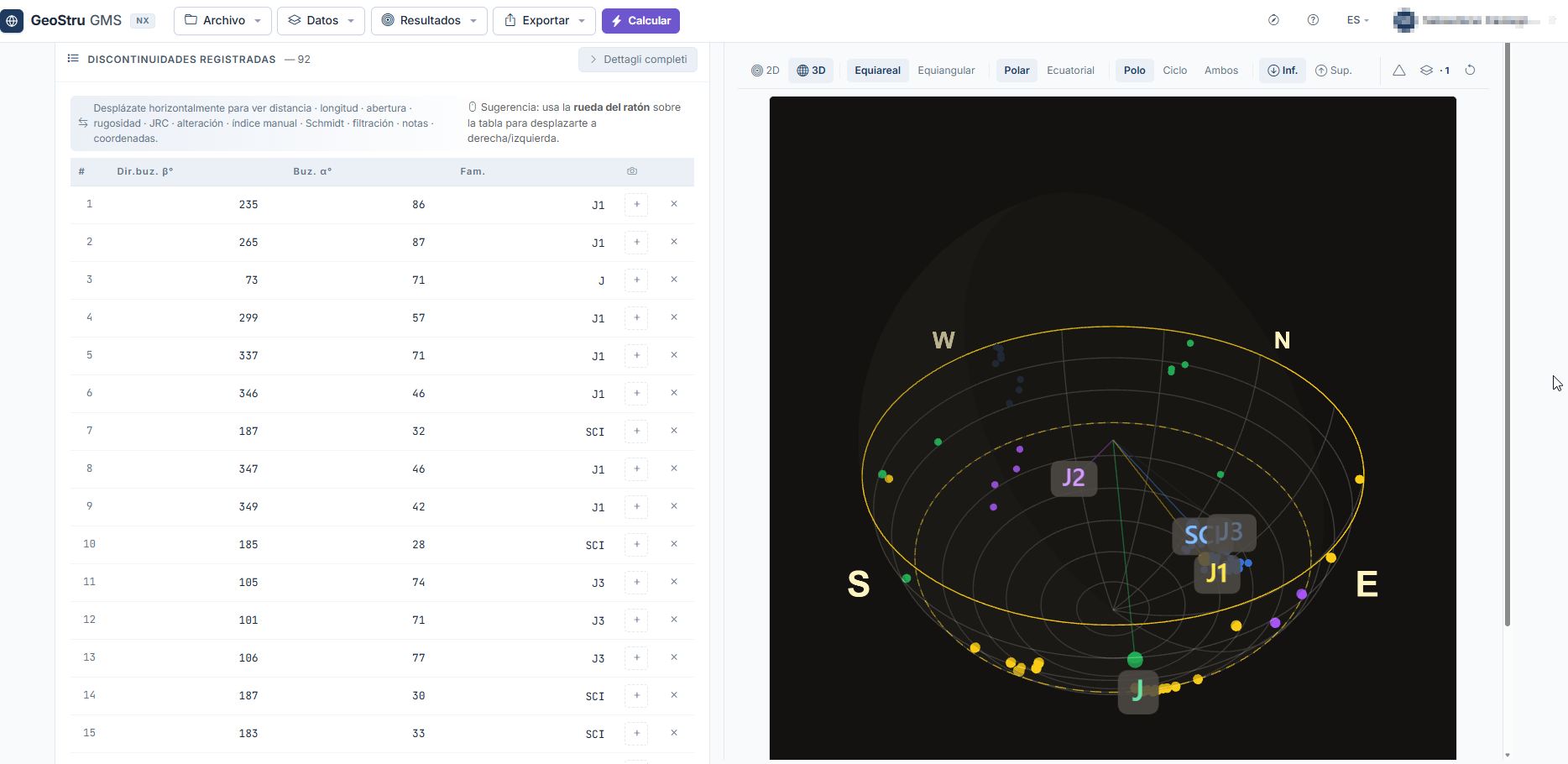

Un levantamiento geomecánico preciso necesita una restitución de datos impecable. GMS NX ofrece un estereograma interactivo desarrollado en HTML5, utilizable en cualquier sistema operativo. Puedes pasar con un clic de la representación polar a la ecuatorial, y elegir entre la proyección equiárea de Schmidt-Lambert o la equiangular de Wulff.
Las discontinuidades de tu levantamiento geomecánico se clasifican en seis familias utilizando los símbolos canónicos de la ISRM. El software genera automáticamente estadísticas vectoriales completas: rosas de orientaciones, isodensidad de Denness de cien celdas y distribuciones ISRM de apertura, espaciado y persistencia.
Para los taludes en riesgo, GMS NX procede automáticamente con la comprobación cinemática de Markland. El sistema aplica los métodos de Hoek y Bray para evaluar roturas planas y en cuña, y el método de Goodman y Bray para los vuelcos (toppling). Pero no se detiene en el diagnóstico: GMS NX propone automáticamente las contramedidas óptimas para la estabilización, sugiriendo intervenciones como saneamiento (desplome), bulonado, anclajes, mallas antidesprendimiento, hormigón proyectado (gunita) reforzado y drenajes subhorizontales.
Georreferenciación y Elaboración de Informes

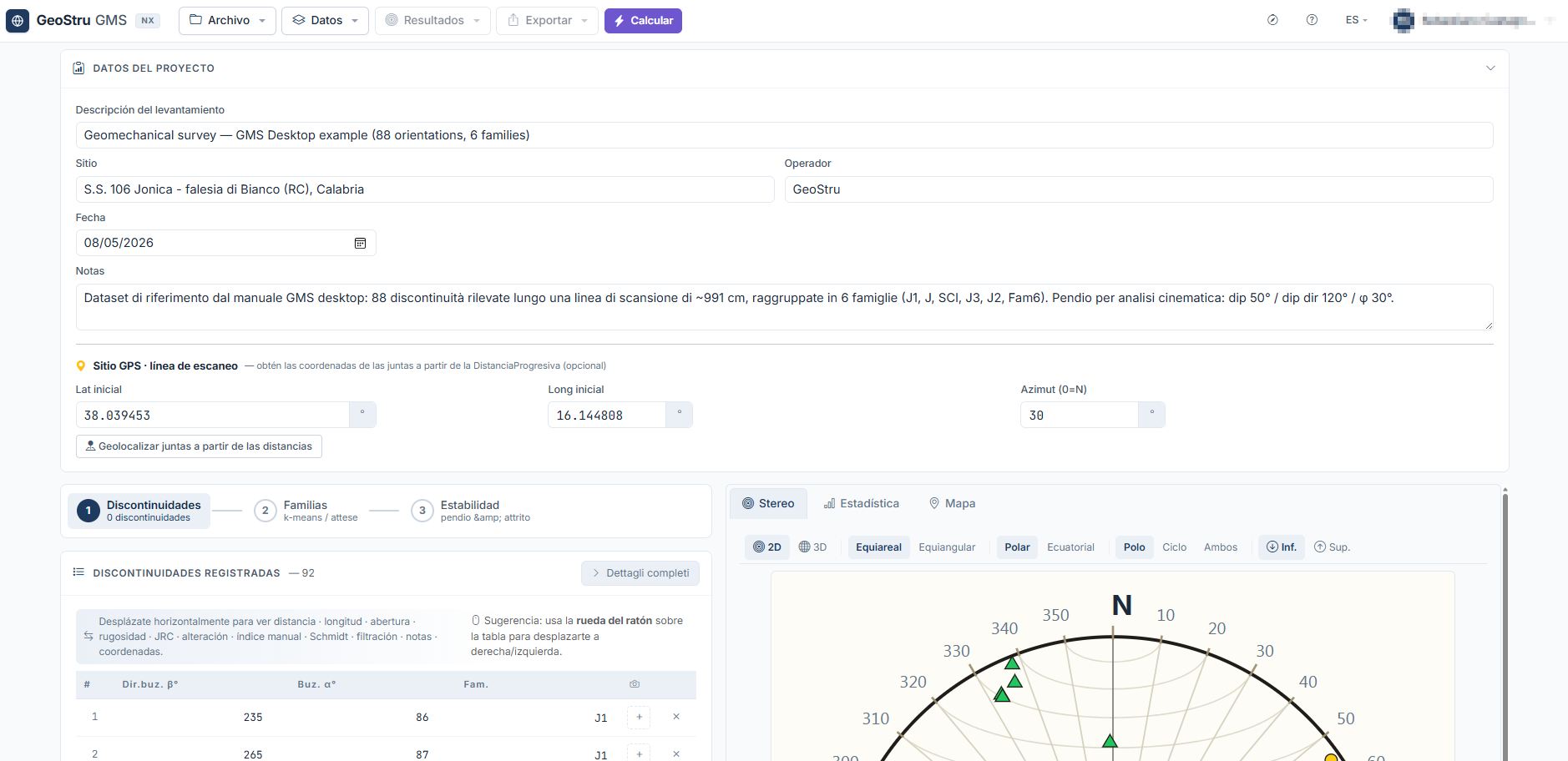

En el flujo de trabajo moderno del levantamiento geomecánico, la restitución gráfica y documental es de vital importancia. En GMS NX, cada junta individual levantada está anclada en el mapa real. Puedes importar el levantamiento desde un archivo CSV y el frente aparecerá exactamente en el mapa, utilizando coordenadas decimales en proyección UTM. El usuario puede visualizar los datos sobre fondos de OpenStreetMap, topográficos o satelitales a su elección.
Finalmente, la latitud y la longitud fluyen automáticamente hacia el informe de tu levantamiento geomecánico. Con un solo clic es posible exportar:
- Informe estructurado en Word.
- Archivos DXF para AutoCAD.
- Tablas CSV con las orientaciones.
- Gráficos vectoriales en formato SVG o PNG de alta resolución.
La aplicación GMS NX ya está disponible en la plataforma geostru.ai.
